隨著目前電動汽車的不斷發展，越來越多的技術人員和用戶對電動車的高壓安全問題越來越關注和重視，尤其現在更高平臺電壓（800V及以上）的不斷應用。而作為確保電動汽車高壓安全的措施之一的高壓互鎖（HVIL）功能也就越來越被重視，并在不斷提高高壓互鎖（HVIL）功能的穩定性和響應速度。

高壓互鎖（High Voltage Inter-lock，簡稱HVIL），用低壓信號管理高壓回路的一種安全設計方法。在高壓系統設計中，為避免由于高壓連接器在實際操作過程中帶電斷開、閉合所造成的拉弧，高壓連接器一般都應具備“高壓互鎖”功能。

互鎖原理

1、作用 高壓互鎖通過使用低壓信號來檢查電動汽車所有與高壓母線相連分路的完整性，包括：整個電池系統導線連接器、PDU、MCU、DC-DC、及保護蓋等。當高壓互鎖回路斷開或完整性受到破壞時，報警裝置啟動同時斷開高壓回路，確保人員和車輛安全。

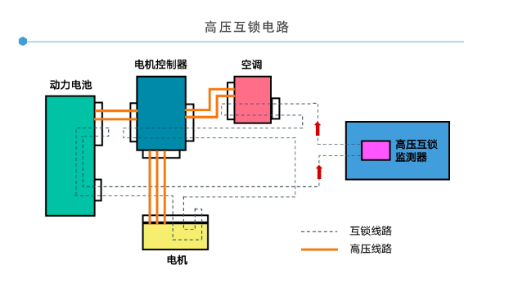

2、控制 當高壓電系統接通時，高壓互鎖的低壓電形成完整回路。高壓互鎖監測器控制單元會向高壓互鎖低壓回路發送一個PWM信號（5V或12V）,如果監測不到返回來的這個PWM信號，就說明高壓互鎖回路有斷開的地方，即高壓線路有裸露部分在外，高壓互鎖控制單元就會切斷整個高壓供電。高壓互鎖插頭比高壓正負插頭要短一些，在高壓線斷開之前，互鎖線就已經斷開，這個時候就會切斷整車的高壓供電，防止帶電插拔拉弧損壞端子。

具有高壓互鎖功能的高壓連接系統，連接和斷開時功率和互鎖端子應滿足以下條件：

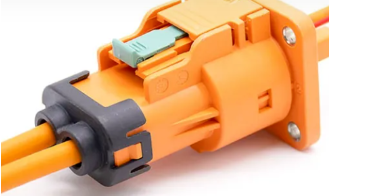

高壓互鎖常用于高壓電氣回路中，如高壓連接器、MSD、高壓配電盒等回路中。帶有高壓互鎖的連接器，在帶電情況下進行解鎖時，可通過高壓互鎖的邏輯時序來斷開，斷開的時間與高壓互鎖端子和功率端子的有效接觸長度差值大小有關，與斷開時的速度有關。通常情況下，系統對互鎖端子回路的響應時間在10~100ms 之間，當連接系統分離（拔出）時間小于系統響應時間時，就會出現帶電插拔的安全風險，而二次解鎖就是為了解決這個斷開時間問題，通常情況下，二次解鎖能有效地把這個斷開時間控制在1s 以上，以確保操作安全。
